中科蓝讯 BT897X SDK 二次开发：先弄懂这六件事

3256 字 约 7 分钟
#蓝牙#嵌入式#SDK

拿到一套蓝牙音频 SDK，最花时间的往往不是写功能，而是搞清楚"这个功能该写在哪"。中科蓝讯（Bluetrum）的 BT897X 是一套 RV32 架构的蓝牙音频 SDK，二次开发时如果位置找错，逻辑再对也会四处漏风。这篇按六个地方讲：分层、模式循环、消息机制、双轨配置、段属性与内存布局、构建链路。

一、先认清分层，别在错误的一层动刀

SDK 大致分四层：

  • projects/<chip>/：芯片与产品移植层，放编译期配置、链接脚本、板级 port（按键、LED、功放静音）与外设驱动；
  • functions/ + projects/message/ + projects/display/：功能模式三件套，模式逻辑、消息响应、显示各一份；
  • modules/：可复用子系统——蓝牙、音频、音效、充电、升级、GUI、按键扫描等，头文件由 modules/modules.h 一次性汇总；
  • libs/<chip>/liba/：原厂预编译静态库加唯一的公开接口头（api_*.h）。

原厂库要当黑盒接口对待：libplatform.a、libbtstack.a、libcodecs.a 这类 .a 是外部依赖，不要试图反编译。需要改原厂行为时，SDK 一般留了弱符号覆盖点（strong_*.c 一族），在覆盖点里重写符号，比改库内部干净得多，也活得久。

还有一条贯穿全 SDK 的惯例：几乎每个 .c 都以 #include "include.h" 开头。include/include.h 把 global.h、xcfg.h、config.h、api.h、modules.h、load_code.h 依次带进来，而各个 .h 自己并不自包含。

这条约定直接影响开发体验：clangd 之类的索引器必须给整个工程加 -include include.h，否则头文件里的 u8 / u16 全报未知类型，跳转也失效。很多人以为"SDK 太老、IDE 支持差"，其实只是漏了这一条。

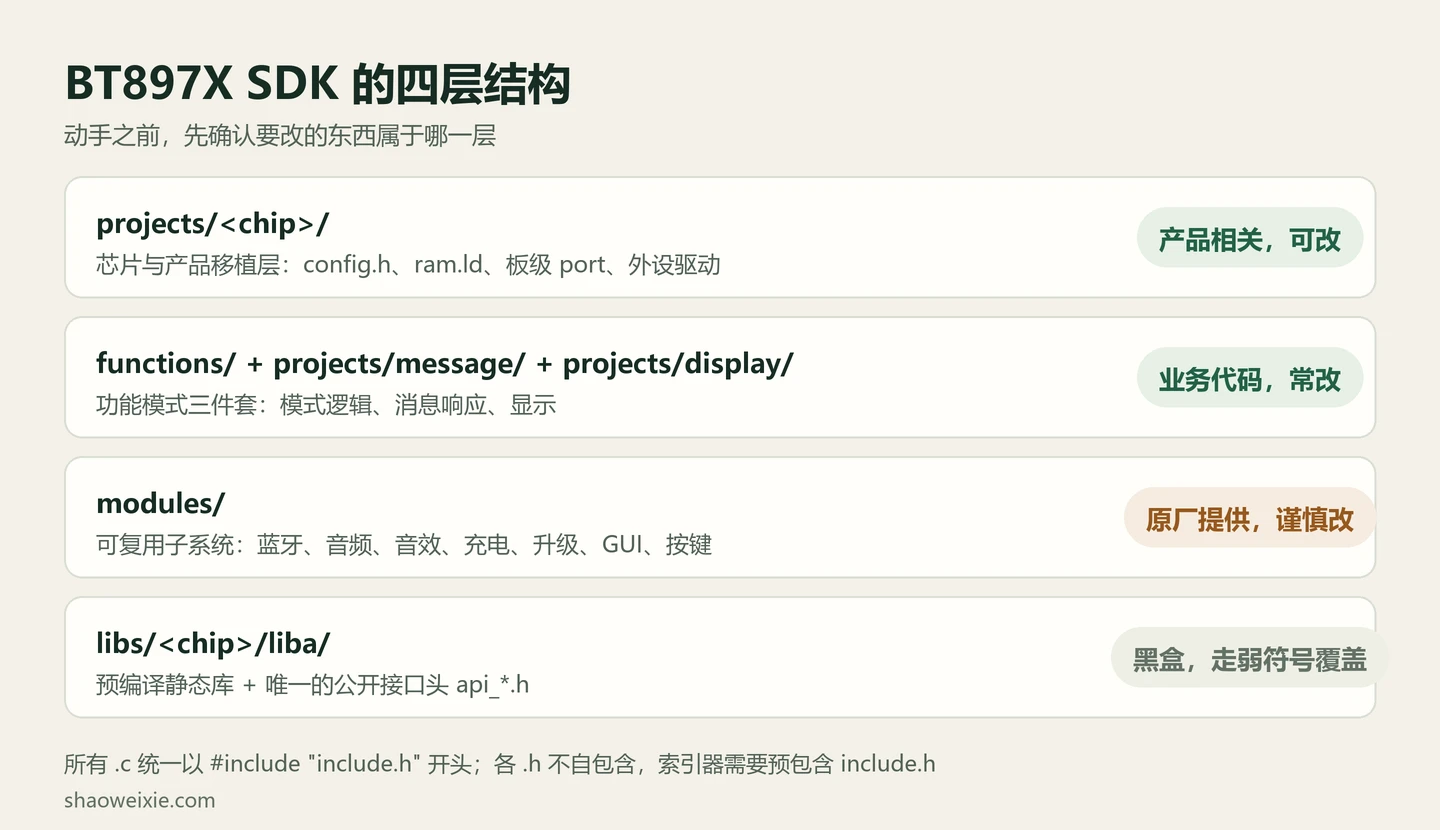

图 1 · BT897X SDK 的四层结构

图 1 · 四层结构，以及每层该用什么态度改

二、一个模式，就是一层内循环

模式枚举在 functions/func.h：FUNC_MUSIC、FUNC_BT、FUNC_IDLE、FUNC_CHARGE……分派逻辑本身是个死循环，每轮取 func_cb.sta，找到对应的 func_X() 执行。而每个 func_X() 内部又是一个循环，骨架大致是这样（已简化）：

void func_bt(void)
{
    func_bt_enter();
    while (func_cb.sta == FUNC_BT) {
        func_bt_process();          // 轮询：状态、充电、计时
        func_bt_message(msg);       // 消息：按键、蓝牙事件
        func_bt_display();          // 显示：LED / LCD / 数码管
    }
    func_bt_exit();
}

模式切换不靠返回值，而是谁都能改 func_cb.sta：按键、蓝牙断连、入仓、关机，改掉之后内循环条件不成立，函数退出，回到分派循环，再按顺序表 func_sort_table[] 与设备在线状态挑下一个模式。

由此得出一条很实用的习惯：改某个模式的行为，一定按三处一组去找——functions/func_X.c（进入/退出/轮询）、projects/message/msg_X.c（消息响应）、projects/display/display_X.c（显示）。只改其中一处，最容易出现"蓝牙切歌正常但显示不动"“入仓后 LED 不灭"这类半截问题，而且两边看代码都对。

另外注意 sfunc_* 这种子功能：它们没有对应的 FUNC_XXX 枚举，不进顶层分派，只是被某个模式在内部调用（通话链路、OTA 流程、来电铃声）。找代码时别在分派 switch 里翻。

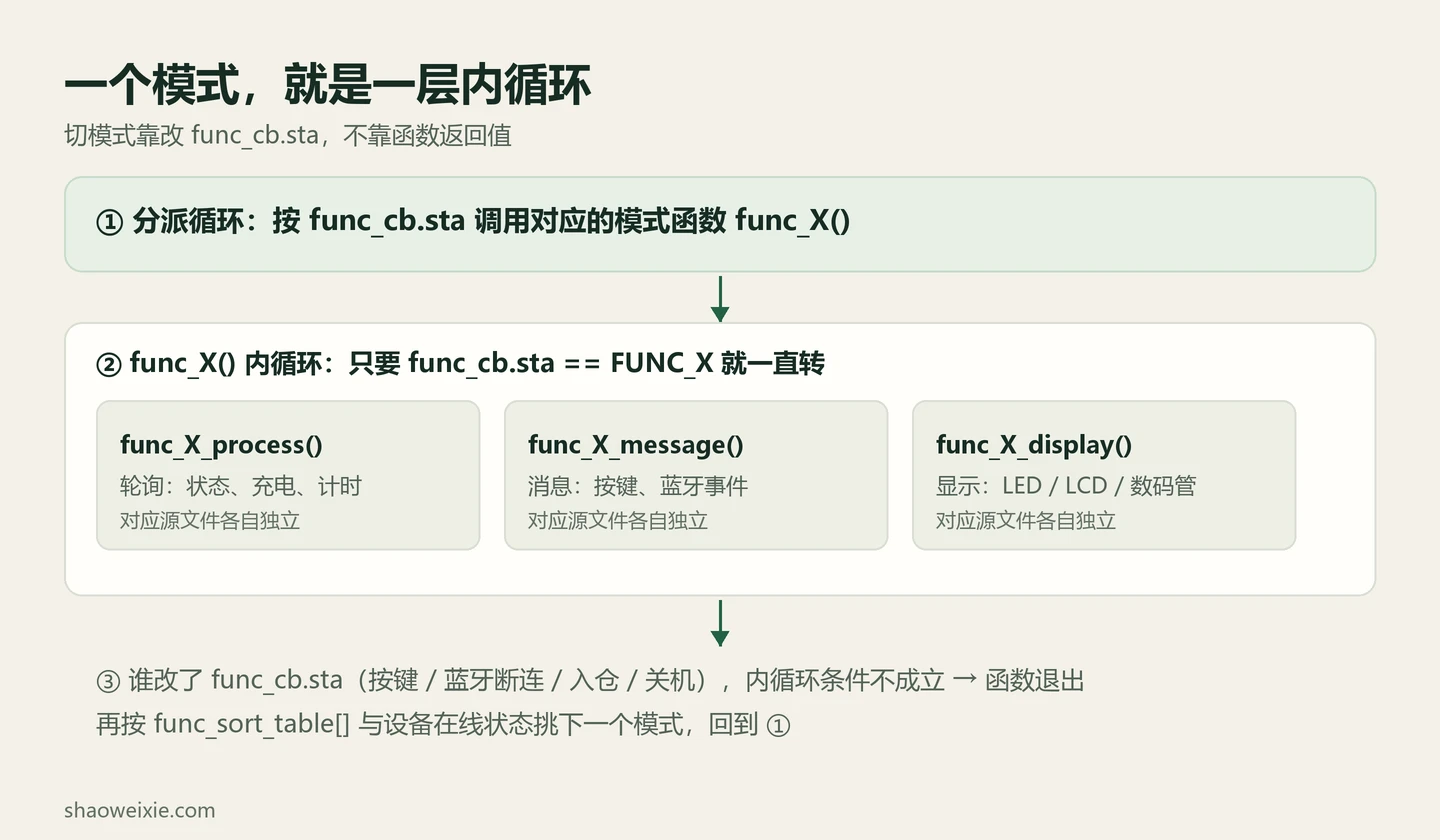

图 2 · 模式分派与内循环

图 2 · 分派循环 + 内循环，以及"三处一组”

三、消息是 16 位整数，按键也混在同一个队列

所有异步事件——按键、蓝牙状态、充电、定时——都汇进同一个 16 位消息队列（msg_enqueue / msg_dequeue），由各模式的消息函数消费。

按键消息不是单独一套机制：在按键扫描模块里，低位是按键 id，事件类型占几个 bit（短按、长按、长按抬起、双击……），再用 MSG_KU / MSG_KL / MSG_KD 这类宏合成消息号。按键到消息的映射是每个模式一张表，同一个物理按键在音乐模式和通话模式下可以对应完全不同的动作。

好处是事件处理入口单一，日志好追；代价是消息号属于全局命名空间，自己加业务消息要挑一段没人用的编号，否则可能在别的模式里被误消费——这类问题在日志上表现为"莫名其妙进了某个分支"，很难一眼看出。

四、配置分两条轨道：编译期 config.h 与运行期 xcfg

这是整套 SDK 里最值得先看明白的设计。

config.h 是编译期开关总表：FUNC_*_EN 决定某个模式是否编进固件，BT_*_EN 决定蓝牙特性是否开启（这类开关上百个）。它不只门控 C 代码——链接脚本 ram.ld 会 #include "config.h"，同一批宏也决定段的取舍。所以"关掉一个功能"既省代码也省 RAM，这是优点；反过来说，改开关前要意识到它同时动了代码和内存布局。

xcfg.h 是运行期配置结构（带位域，字段注释里写着每个参数的取值范围）。文件头明确标注由工具自动生成、不要手改：它由上位机配置工具产出，打包进固件里一个独立的配置区。好处是提示音语言、自动休眠时间、低电阈值这类参数，烧录后不用重编固件就能改。

同一类的还有资源地址头（res.h / res2.h）：模板提示音、UI 素材在 flash 里的绝对地址映射，宏直接就是 0x11xxxxxx 这样的地址常量。资源清单和这些头文件必须由工具同步生成，手改必然对不上。

一条能省很多时间的经验：新参数先问"能不能走 xcfg"，能走就别开编译开关——少一次重编，也少一轮回归。

五、AT() 段属性 + overlay 链接脚本：最容易被低估的地方

SDK 里几乎每个函数和变量都带段属性：

#define AT(x)   __attribute__((section(STR(x))))

函数写 AT(.text.func)、数据写 AT(.data_effect)。链接脚本把这些段叠放在同一块 RAM 上——不同模式用不同段，运行时按需把代码从 flash 搬进 RAM（load_code 按 LMA→VMA 搬运，lock_code 把一段代码锁进 cache）。

这带来两个必须记住的约束：

  1. 不要随意增删或搬动 AT(...)。 段名和链接脚本是一份契约。对不上时编译照样通过，运行期踩内存，问题会以"偶尔死机"“切模式后声音异常"的形式出现，极难定位。
  2. 新增功能尽量不要增加搬运次数和搬运量。 每次搬运都是额外的 flash 读与功耗。对靠小电池撑续航的耳机产品，这是硬指标，不是优化建议。

至于内存布局本身：链接脚本动辄上千行、几十个 overlay 段，看着吓人，但排查时只需要问三个问题——这段代码在哪个段、这个段和谁叠放、谁在什么时候把它搬进来。三个问题回答完，多数"玄学重启"都能落到具体代码上。

六、构建链路：产物必须同源

这类 SDK 的构建通常是 IDE 工程文件加一套脚本引擎：工程文件（如 .cbp）是唯一的源文件与编译选项清单，脚本解析它并复刻 IDE 的行为，大致四步：

  1. prebuild：用资源工具把资源脚本打包成 res.bin / xcfg.bin（提示音、UI 资源、配置区）；
  2. 链接脚本预处理：ram.ld 先过一遍 C 预处理器，所以脚本里能写 config.h 的宏和 #if；
  3. compile + link：按工程选项逐文件编译，链接原厂 .a，输出 map；
  4. postbuild：objcopy 出 app.bin，再由资源工具打包成最终烧录 / 升级文件。

两个工程习惯值得强调。一是改完工程文件的源文件清单或 include 路径后，索引数据库必须重新生成，否则 IDE 里"跳转失效"会被误判成代码问题。二是排查问题时，log、map、elf、烧录的 bin 必须来自同一次构建——这类 SDK 大多没有单元测试框架，编译通过只是底线，真正的验证是上机实测：蓝牙、通话、充电、升级、功耗、传感器，一项都省不掉。

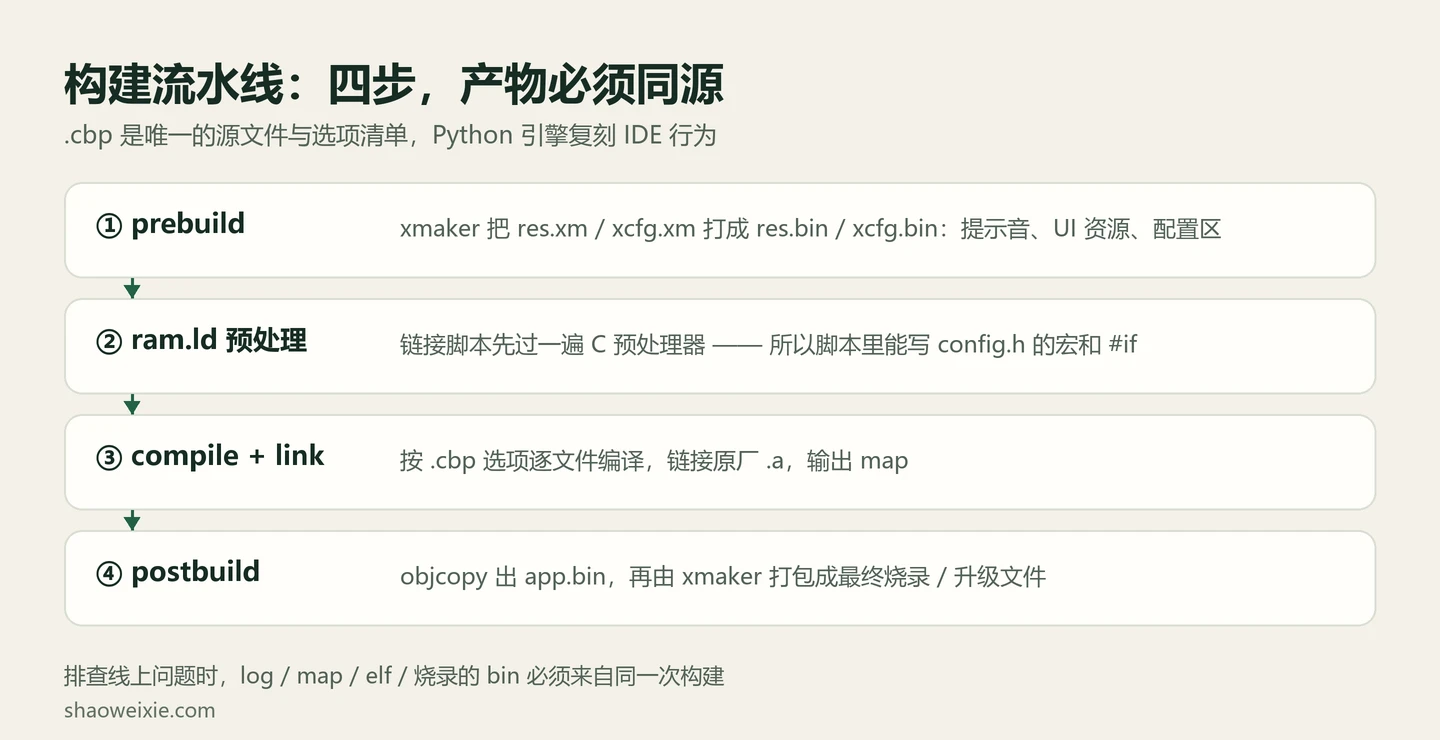

图 3 · 构建流水线

图 3 · 四步构建，以及"产物同源"这条纪律

一张检查清单

动第一行代码之前，先过一遍：

  • 要改的东西属于哪一层？能不能只在自己的业务层解决？
  • 涉及模式行为吗？func_X.c / msg_X.c / display_X.c 三处都看了吗？
  • 新加的消息号会不会和其他模式的段撞？
  • 这个参数该走编译期 config.h，还是运行期 xcfg？能不能不重编？
  • 动到 AT() 或新增代码了吗？链接脚本对得上吗？搬运量增加了吗？
  • 要改原厂行为，走弱符号覆盖点了吗？
  • 出问题时，手上的 log / map / elf / bin 是同一次构建的吗？

把这七条养成习惯，SDK 二次开发里最难查的一类问题——编译通过、上机偶发——会少很多。
